飞利浦MRX（M3535A）除颤仪更换打印机组件图解

除颤仪打印机主要用于输出患者的心电图（ECG）波形、除颤治疗相关参数以及其他重要生理数据。通过打印出的心电图，医护人员能够清晰观察患者心脏的电活动情况，判断心律失常的类型，如心室颤动、室性心动过速等，为后续的治疗决策提供直观依据。同时，除颤治疗时的能量设置、放电时间等关键参数也会一并打印出来，这些数据对于评估治疗效果、分析病情发展以及后续的病例总结和研究都具有重要意义。除颤仪打印机组件虽然只是整个除颤仪设备中的一部分，但其对于医疗急救工作的顺利开展、患者救治效果的提升以及医疗信息的完整记录都有着不可替代的价值，是保障医疗质量和安全的重要环节。下面我们一起来看看如何安全更换打印机组件吧。

除颤仪MRX可以配备50毫米打印机或75毫米打印机。请遵循安装在您设备上的打印机的使用说明。部分示意图仅展示了50毫米打印机，因为两款打印机的操作步骤是相同的。

准备

1.关闭设备。

2.断开所有外部电源并取出所有电池。

3.在继续操作之前，请等待至少一分钟。这将给内部电源供应时间来释放储存的能量。

拆卸

1.打开打印机并取出纸张。

a.按下打印机门闩并打开打印机门。

b.对于75毫米打印机，向上拉起白色塑料盖子，握住纸卷将其移除。

c.取出纸张。

2.松开螺丝。

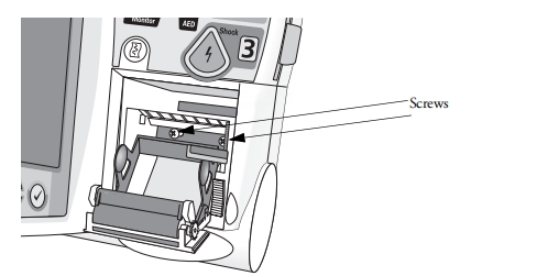

松开打印机后部那两个被锁住的菲利普斯螺丝，同时小心不要损坏电线。稍微打开门，以便更方便地触及螺丝。图29显示了50毫米打印机上的螺丝位置，而75毫米打印机的

螺丝也在相同位置。

图29打印机螺丝

3.移除打印机

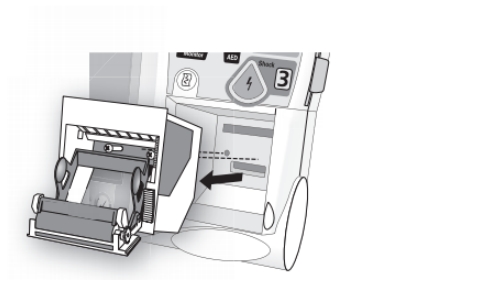

通过抓住打印机的内部并将其直接从打印机孔中拉出，来移除打印机。

图3-0移除打印机

更换

1.滑入打印机。

a.将打印机直接滑入打印机槽中。对于75毫米打印机，请将打印机旋转至面对设备时

印刷电路板组件位于右侧的位置。

b.轻轻按压，直到完全就位。

2.拧紧螺丝。打开打印机门并拧紧两个螺丝。对于75毫米打印机，通过白色塑料盖上的螺孔访问螺丝。

3.更换纸张并关闭机门。(请参阅打印机内部的标签或使用说明以获取更多详细信息。)

维修后

按照“性能验证”章节中描述的进行性能验证和安全测试。
