飞利浦除颤仪M4735A更换显示器组件（液晶显示屏)图解

除颤仪中的 液晶显示屏绝非简单的图像输出部件，而是集生理信号解析、操作逻辑映射、环境交互适配、数据管理于一体的核心模块。其技术指标（如响应时间≤50ms、宽温范围、抗干扰能力）直接影响急救效率，而可视化引导设计则决定了非专业人员的施救成功率。在 AED 普及场景中，显示屏的直观性和可靠性成为连接 “设备” 与 “生命” 的关键纽带。

以下部分描述了如何拆卸和更换带有液晶显示屏设备的显示器组件。请参阅第5-7页的“识别显示类型”以获取有关设备所配备的显示类型的信息。显示器组件被安装在一个金属防护板上，然后该防护板再被固定在边框的后部。

准备

1.保存配置。

如果可能，应将客户的配置保存至数据卡(或打印配置)，以便在维修完成后可以恢复该配置。

2.安全打开机箱。参照第4-26页的“打开机箱”。

3.断开并移除主板。参照第4-38页的“主板”。

4.移除防护板。参照第4-42页的“防护板”。

5.断开并移除显示板。参照第4-52页的“按键板(液晶显示屏)”。

6.移除前面板。参照第4-59页的“边框组件”。

拆卸

1.拆卸显示屏。

a.拧下显示屏角部的两个T10螺丝。参照第4-69页的图4-33。

b.将显示屏从边框上抬起，并将其显示面朝下放置在静电保护表面上。

2.移除金属护罩并将其放置在一边。

a.断开两个两线束。

b.断开柔性电路与显示屏和参数板的连接。

c.断开8线束并将其放置在旁边。你将在稍后更换它们。

d.拧下四个T10螺丝。

e.拆除接地线并将其放置到一侧。稍后再替换它。

更换

1.更换金属防护板。

a.将金属防护板放在显示屏背面。将防护板对齐在柔性电路上方的大开口处。

b.用T10螺钉将接地线固定到金属屏蔽上。

c.使用剩余的3个T10螺丝将屏蔽器固定到显示屏背面。

2.连接电缆。

a.将两个两线束连接到金属防护板上的逆变器板上。

b.将8根电线束连接到金属防护板上的逆变器板上。

C.替换显示器可能已预先安装了一个新的柔性电路。如果确实如此，请将柔性电路的游离端连接到参数板，并舍弃旧的柔性电路。如果显示器没有预先安装新的柔性电路，请继续操作，将现有的柔性电路重新连接到显示器和参数板上。

提示:确保柔性电路在连接器中从一侧到另一侧居中，并与连接器成90度角。

3.更换边框上的显示屏。将显示屏放在边框上并更换2个螺丝。

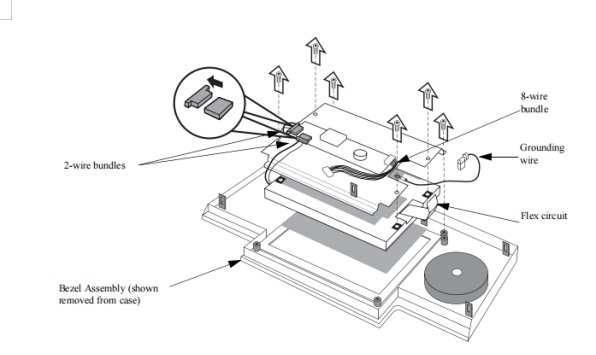

图4-33移除显示屏

维修后

维修完成后，执行以下步骤。

1.更换机壳上的边框。参照第4-59页的“边框组件”。

2.更换并重新连接显示板。参照第4-52页的“按键板（液晶显示屏)”。

3.更换防护板。参照第4-52页的“防护板”。

4.更换并重新连接主板。参照第4-38页的“主板”。

5.重新组装机箱。参照第4-123页的“关闭机箱”。

6.恢复客户的配置。进入配置模式，并根据需要从数据卡中重新加载客户的配置，或重新设置该设备。请参阅第2-10页的“配置模式”部分。

7.测试性能。按照“性能验证和安全测试”中描述的从第2-1页开始进行性能验证测试。
