飞利浦除颤仪M4735A更换屏蔽板图解

除颤仪中的 “屏蔽板” 通常指用于电磁屏蔽、物理防护或安全隔离的结构部件，根据位置和功能可分为三类：

1.金属屏蔽罩：多采用铝或铜材质，覆盖高压电路（如电容充电模块），厚度约 0.5-1mm；

2.塑料防护板：如用户提到的 “黑色塑料屏蔽板”，用于数据接口、电池仓等部位的机械防护；

3.绝缘隔离板：采用 FR-4 环氧树脂板，分隔高压区与低压控制电路。

那么屏蔽板如何定义除颤仪的可靠性底线呢，除颤仪屏蔽板看似是 “配角”，实则是保障设备安全性、稳定性和环境适应性的关键部件。其技术价值体现在：

安全合规：通过电磁屏蔽和高压隔离满足医疗设备安全标准（如 UL 60601）；

环境稳定性：防尘防水设计使设备能在各类急救场景中稳定工作；

数据完整性：保护数据接口等关键部位，确保急救数据可追溯（如 AHA 要求除颤事件记录需保存≥2 年）。

从工程角度看，屏蔽板的设计水平直接反映设备的 “抗恶劣工况能力”—— 在争分夺秒的急救场景中，一块合格的屏蔽板可能比任何复杂算法更能决定设备的 “生存能力”。

以下部分描述了如何移除和更换位于控制主板下方的金属屏蔽板。当移除和更换其他组件时，通常需要执行此操作。

准备

断开并移除控制主板。

参见第4-38页的“控制主板”。

拆卸

a.拆下屏蔽板边缘的五个螺丝。参见第4-42页图4-22。

b.将板子竖直抬起。

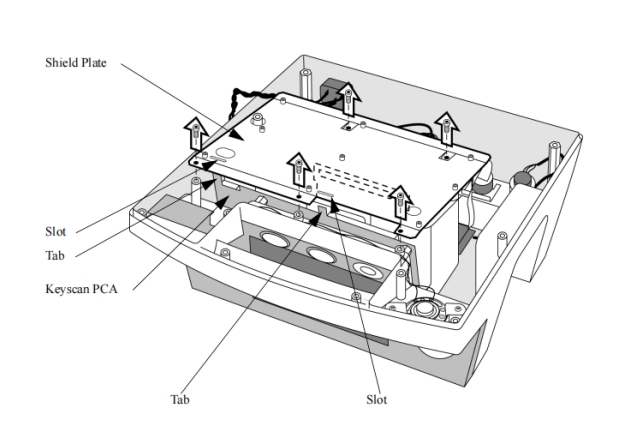

图4-22 移除屏蔽板

更换

a.将板放下到位。确保将显示板上的标签卡入屏蔽板上的相应插槽中。

b.换上五颗螺丝。

提示：在拧紧任何一颗螺钉之前，先将所有螺钉旋入各自的孔中，这样可以更容易地安装螺钉。

相信大家都了解到，除颤仪屏蔽板的本质是将安全转化为急救生产力。除颤仪屏蔽板绝非简单的物理防护部件，而是融合了电气安全、人机工程、材料科学的医疗安全系统。其核心价值在于：风险量化控制：通过绝缘、屏蔽、锁定等设计，将电击风险、电磁干扰、误操作等隐患控制在医疗标准允许的极限范围内；场景适应性重构：使除颤仪从医院固定场景拓展至院前急救、灾难医学等复杂环境，真正实现 “哪里有急救，哪里就有安全保障”；急救流程赋能：通过可视化指引、防错设计，将专业急救技术转化为 “标准化操作”，让非专业人员也能在紧急时刻正确使用设备。

在心脏骤停的 “黄金 4 分钟” 里，除颤仪屏蔽板守护的不仅是医护人员的安全，更是整个急救系统的可靠性 —— 每一次无故障的操作背后，都是无数安全细节的累积。

以上是飞利浦除颤仪M4735A更换屏蔽板图解，若想要《vdocuments.mx_philips-heartstart-xl-service-manual.pdf》，可以扫以下二维码进行添加。
