飞利浦除颤仪M4735A更换血氧板图解

除颤仪血氧板是集成于除颤设备中的光学监测模块，通过非侵入式手段实时测量血氧饱和度及脉率，其核心价值在于：

急救场景的多参数整合：将除颤（电治疗）与生命体征监测（生理数据）集成于同一设备，避免急救时多设备堆叠导致的操作混乱；

循证医学的数据支撑：为心肺复苏、电击除颤等干预措施提供实时氧合状态反馈，形成 “治疗 - 监测 - 调整” 的闭环。

血氧板(可选)位于顶壳内，位于打印机桶的后面。它安装在参数板 的顶部。以下部分将说明如何拆卸和更换血氧板。

谨记：如果在设备中替换血氧板，请在完成维修后将设备的软件升级到当前版本。请参阅“维修后”部分的说明。

注意：有关处理和连接柔性电路的注意事项，请参见第4-1页。

准备

1.保存配置。

如果可能，应将客户的配置保存至数据卡(或打印配置)，以便在维修完成后可以恢复该配置。

2.安全打开外壳。参照第4-26页的“打开外壳”。

3.如果您的设备有带盖的塑料护罩，请将其拆下。参照第4-71页的“拆卸带罩塑料护罩”。

拆卸

1.断开血氧板。

a.将柔性电路从血氧连接器断开。没有锁扣;直接从PCA连接器拉出。

b.将柔性电路从血氧板上断开。部分血氧板具有锁存式连接器，而部分则采用推入式连接器。请参照与您的设备相匹配的步骤和示意图。

锁存式连接器-通过拉动插座顶部，解锁血氧板上的棕色插座，然后滑出柔性电路。参见图4-37。

推入式连接器-没有锁扣;直接从血氧板连接器中拉出。参见图4-38。

2.移除血氧板。

a. 移除两个长的T10螺丝。

b.将血氧板从包装盒中取出。

更换

1.更换血氧板。

将血氧板降低到参数板的顶部。血氧板应朝上放置，并指向右侧。

2.连接血氧板。

a.将柔性电路从参数板处连接起来。对于带有锁存式连接器的血氧板，您需要安装新的柔性电路。将新的柔性电路滑入位置，然后通过按压插座顶部来将插座锁在参数板上。

对于带有推入式连接器的设备，您不需要随替换套件提供的柔性电路板，但可以使用当前的柔性电路板。

b.将血氧板连接器上的柔性电路直接推入连接器。没有锁扣;推动。

3.更换两个长T10螺丝。

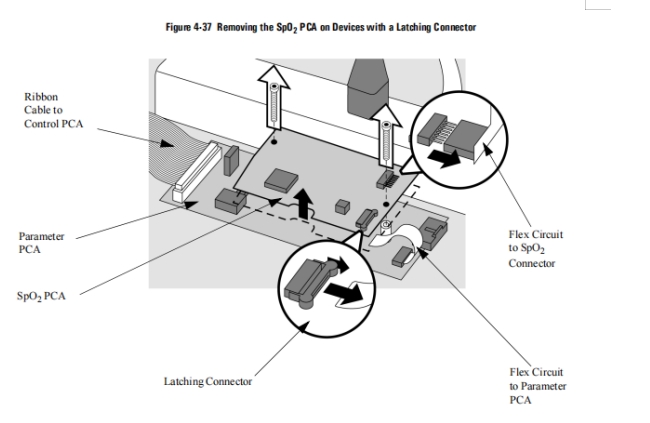

图4-37在带有锁定连接器的设备上移除血氧板

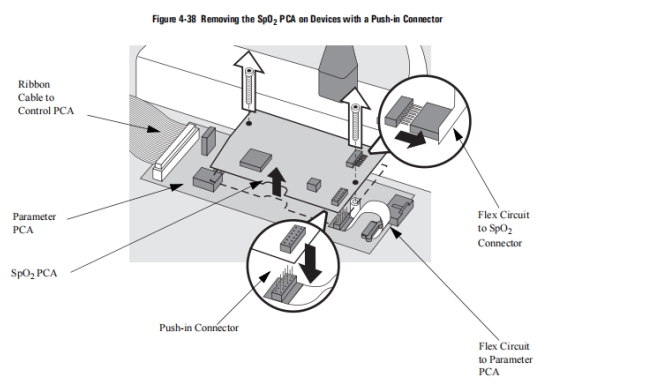

图4-38移除带有推入连接器的设备上的血氧板

维修后

维修完成后，执行以下步骤。

1.如果您的设备有带罩的塑料护罩，请固定它。参见第4-71页的“重新安装带罩塑料护罩”。

2.重新组装外壳。参见第4-123页的“关闭外壳”。

3.安装当前软件版本。如果设备已经安装了当前软件，可以跳过此步骤。

使用语言支持工具将设备的软件更新到当前版本。请参阅第2-12页的“语言支持工具”。

4.恢复客户的配置。进入配置模式，然后根据需要从数据卡中重新加载客户的配置，或重新配置设备。请参阅第2-10页的“配置模式”。

5.测试性能。按照“性能验证和安全测试”中第2-1页描述的进行性能验证测试。
