飞利浦除颤仪M4735A更换血氧连接器图解

在现代急救医学中，除颤仪血氧连接器已不仅是物理接口，更是连接技术参数与临床决策的 “智能枢纽”。其设计优劣直接影响从心脏骤停识别到脑复苏全流程的治疗质量，堪称急救设备中 “看不见的生命防线”。下面一起拉看看如何更换血氧连接器吧

血氧连接器(可选)位于顶部外壳背面，靠近心电图连接器。

注意：请参阅第4-1页关于处理和连接柔性电路的注意事项。

准备

1.保存配置。

如果可能，将客户的配置保存到数据卡上(或打印配置)，以便在维修后可以恢复配置。

2.安全打开外壳。参见第4-26页的“打开外壳”。

3.如果您的设备有带盖的塑料防护板，请将其拆下。参见第4-71页的“拆卸带盖塑料防护板”。

拆卸

1.断开血氧连接器。

a.请注意柔性电路在血氧连接器和血氧板之间的方向与位置。在血氧板处将其断开。这里没有锁扣一一只需直接拉出即可。

b.断开从血氧板连接到参数板的柔性电路。

2.移除血氧连接器

a.使用小扁平头螺丝刀，松开血氧连接器周围的金属夹上的锁定卡扣。拉下并取下金属夹。请参见第4-86页上的图4-41。

b.将连接器、衬垫和柔性电路从外壳的孔中滑出。

替换

1.更换血氧连接器。

a.在新连接器上安装新的垫圈。将连接器滑回并穿过外壳上的孔。

b..将连接器和垫圈与壳体上的凹槽对齐，然后将其插入孔中。确保垫圈在连接器和壳体外部之间正确就位。

c.用力按紧连接器以压缩垫圈。将金属固定卡夹滑入连接器上的两个塑料凸爪后面，确保它卡到位。使用随连接器附带的新固定卡夹。参见第4-86页的图4-41。

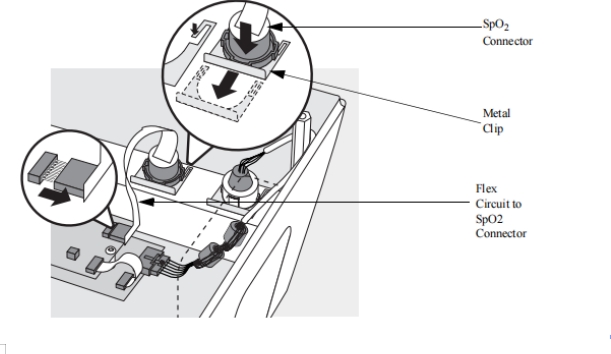

图4-40移除血氧连接器

2.连接血氧连接器。

a.将柔性电路从血氧连接器连接到血氧连接器。小心对齐，避免过度扭曲。没有锁扣--直接推入即可。参见第4-79页的图4-37。

维修后

维修完成后，执行以下步骤。

1.如果您的设备有带帽塑料防护板，请固定它。参见第4-71页的“重新安装带帽塑料防护板”。

2.重新组装外壳。参见第4-123页的“关闭外壳”。

3.恢复客户的配置。进入配置模式，并根据需要从数据卡中重新加载客户的配置，或重新设置该设备。请参阅第2-10页的“配置模式”部分。

4.测试性能。按照“性能验证和安全测试”中描述的从第2-1页开始的内容进行性能验证测试。
