飞利浦MRX（M3535A）除颤仪打开机箱外壳图解

除颤仪除颤过程中，设备内部元件会产生大量热量，若不能及时散发，将导致性能下降甚至故障。机箱外壳表面通常设有精密计算的散热孔阵列，这些散热孔的形状、大小和分布经过热仿真优化，在保证防护等级的前提下，实现最佳的空气对流效果。一些先进的机箱外壳还配备智能散热风扇，可根据内部温度自动调节转速，当温度超过阈值时，风扇转速提升，加快热量排出，确保内部温度始终维持在元件正常工作的范围内，保障除颤仪在连续使用时的稳定性和可靠性。

那么要安全地打开密封外壳，请按照以下步骤进行，按列出的顺序:

1.释放电源电容器电能(见下文“释放电源电容器电能”)。

2.分离外壳(见下文“分离外壳”)。

3.释放除颤治疗能量的电容器中的电能(参见第105页的“释放除颤治疗能量的电容器中的电能”)。

4.将外壳分成两半(参见第106页的“将外壳分成两半”)。

每个步骤在以下部分中都有更详细的描述。

警告：在打开设备之前，应移除所有电源(交流电、电池、直流电)。不这样做可能会导致设备在未发出警告的情况下充电，从而可能造成严重的伤害或死亡。

释放电源电容器电能

在维修除颤仪MRX之前，务必释放电源电容器电能。

1.断开外部电源并取出所有电池。

电源电容器电能正在释放。在拔掉任何内部连接之前，请等待至少60秒。

分离外壳

通过执行以下步骤将前板和后板分开。

警告：在设备拆解过程中，暴露的组件和连接处可能存在危险电压。在移除设备盖时需格外小心。

注意:务必在静态环境内操作。佩戴静电腕带。工作表面及其周边区域必须保持静态。按照制造商的说明使用接地防静电垫。

1.如果有的话，移除附件袋。参见第87页的“附件袋”。

2.如果有的话，移除床轨挂钩安装座。参见第89页的“床护栏挂钩安装”

3.移除电极板或手柄和盖板。参见第95页的“电极板”或第100页的“手柄和盖板”。

4.将设备平放。将设备放在有衬垫的工作表面上，显示屏朝下，设备底部靠近你。

5.拆下外壳螺丝。

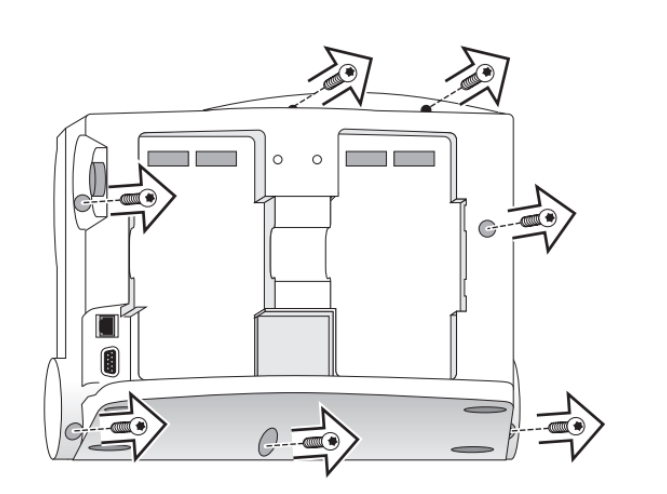

a.松开机箱背面的七个T15螺丝。

图3-7机箱螺丝

b.用双手将两半壳体合拢，然后将设备翻转过来，使显示屏朝上。在此过程中，壳体螺

丝会从其孔中脱落。

c.一旦所有螺丝都拧好并检查完毕，将设备竖立在工作表面上，显示屏朝向你。

6.打开箱子。

a.先将治疗端口侧的前壳体从后壳体中分离出来。注意不要拉扯连接它们的线缆。(可

能需要用些力才能将两部分分开。)

b.如果难以将两半分开，请取下数据卡托架。用一只手的手指插入数据卡插槽，同时用另一只手抓住治疗端口。在施加稳定压力的同时将外壳两半拉开，直到密封开始破裂。(这有时可能需要长达一分钟的时间。)
