飞利浦MRX（M3535A）除颤仪更换显示器组件图解

在分秒必争的急救现场，除颤仪显示器组件如同医护人员的“眼睛”，以直观、精准的信息呈现，为挽救患者生命提供关键支持。它不仅是设备与使用者交互的核心界面，更是整合复杂生命数据的智能终端，其性能优劣直接关乎急救效率与患者救治成功率。

核心显示技术与硬件配置

除颤仪显示器多采用 薄膜晶体管液晶显示器或有源矩阵有机发光二极管技术。薄膜晶体管液晶显示器凭借高亮度、广视角和低功耗特性，成为主流选择，典型型号亮度可达 500cd/m²，即使在强光环境下（如户外救援）也能清晰显示。源矩阵有机发光二极管则以自发光特性带来更高对比度（100000:1）和更快响应速度（＜1ms），能更精准呈现心电波形细节。显示器尺寸通常在 7 - 12 英寸之间，分辨率达 1280×800 以上，确保数据与图形的细腻呈现。硬件配置上，显示器组件内置高性能图形处理器，可实时处理并渲染多通道数据，如心电、血氧、血压等波形，刷新率高达60Hz，保证波形流畅无卡顿。同时，通过高速串行外设接口 或 低压差分信号接口与除颤仪主控板连接，数据传输延迟控制在5ms以内，确保信息同步性。

显示器组件包含所有键盘、逆变器板、显示防护板和金属框架。

准备

1.打开并分离外壳。

参见第102页的“打开机箱”。

2.安装前面板。

将前面板放在工作表面上，显示屏朝下，打印机在左下角。

3.拆下测量模块面板。

参见第117页的“测量模块面板”

4.拆卸控制组件。

参见第123页的“控制组件”。

拆卸

1.拆下螺丝。

松开并移除图58所示的11个T-10螺丝。不要移除底部的3个螺丝，因为它们将防护板与显示器连接。

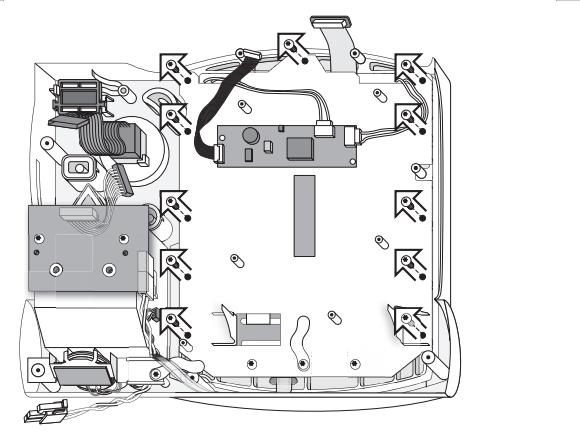

图57显示器螺丝

2.提起显示器组件。

将显示器组件直接从外壳中取出。

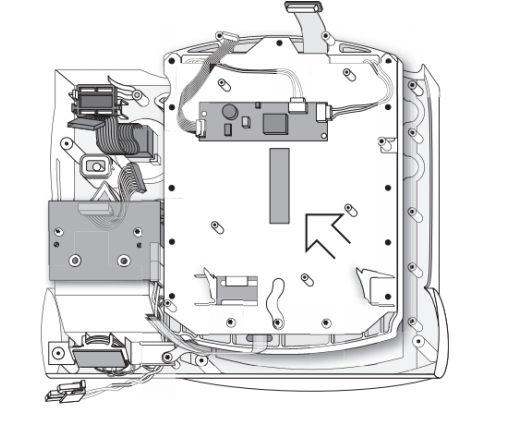

图58移除显示屏

更换

1.从钣金上移除黑色泡沫块。黑色泡沫在运输过程中保护电缆。

2.将显示器组件放置到位。将显示器组件降入前壳的预定位置。务必确保金属外壳能完全覆盖前壳中的模具支撑柱，并确保没有线缆被卡住。

3.更换螺丝。更换并拧紧11 T-10螺钉。

4.更换处理器。参见第123页的“处理器”。

5.更换测量模块面板。参见第117页的“测量模块面板”。

6.关闭机箱。参见第176页的“关闭机箱”。

以上是飞利浦MRX（M3535A）除颤仪更换显示器组件图解，若想要《飞利浦MRX除颤仪---Service-manual维修手册》，可以扫以下二维码进行添加。
