飞利浦MRX（M3535A）除颤仪更换电源板图解

医疗设备的安全性不容有丝毫闪失，除颤仪电源板在设计时便将安全防护放在首位，集成了完备的多重保护机制。过压保护电路时刻监测输出电压，一旦电压出现异常升高，迅速启动保护措施，避免过高电压冲击损坏除颤仪内部的敏感电子元件，如芯片、传感器等。欠压保护则在电压过低时发挥作用，防止因供电不足导致设备工作异常。过流保护能有效应对电流过大的情况，当检测到异常大电流时，及时切断电路，避免因电流过载引发元件发热甚至起火等危险。还有短路保护电路，一旦出现电路短路故障，即刻动作，确保电源板和除颤仪整体的安全。这些保护机制如同忠诚的卫士，时刻守护着除颤仪，使其免受电力异常的威胁。除颤仪电源板虽看似只是一个部件，却以其强大且精细的功能，成为除颤仪稳定运行的根基，在每一次与死神的赛跑中，为医护人员提供坚实可靠的电力保障，为挽救患者生命贡献着不可或缺的力量 。以下为您讲解了如何安全的更换电源板。

准备

1.打开并分离外壳。参照第102页的“打开外壳”。

2.安装后盖。将后盖放在工作表面上，使电源板朝上且端口在右侧。

拆卸

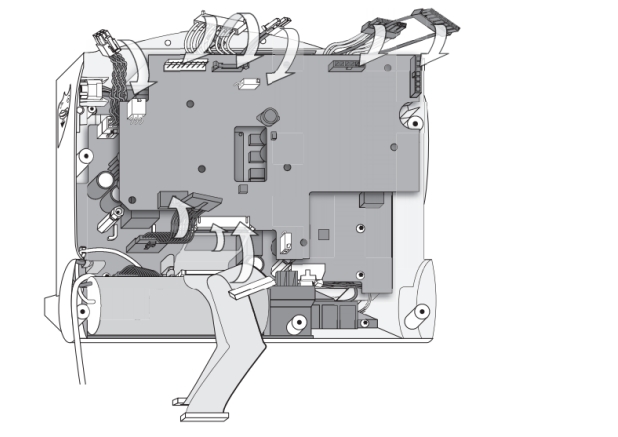

1.断开所有电缆。参照第149页的图63和表26。这些连接可以按任意顺序被移除。表26中的顺序从电源板的左边缘开始，然后以顺时针方向环绕后壳。

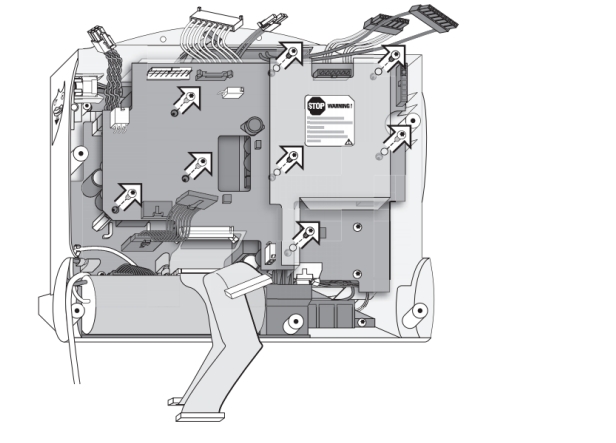

2.移除大塑料防护板。移除5个螺丝和塑料防护板并将其放置在一边。安装新的电源板时，您需要更换这个部件。

3.拆下螺丝。松开并移除剩余的3个T型螺丝。

4.移除电源板。将电源板垂直从后壳中取出。

图64移除电源板

更换

提示在将电源板放入机壳之前，连接电缆#8和#7与随附的塑料防滑板可能更容易。

1.将电源板放置到位。

将电源板放置在后壳中，使其孔与螺纹支撑柱对齐。确保没有电线或电缆被卡在电源板

下方。

2.更换大塑料防护板。

3.更换螺丝。更换8个T型螺丝并拧紧。

4.连接电源板。请参照图65和表26。这些连接可按任意顺序替换。表26中的顺序从电源板的左边缘开始，然后以顺时针方向环绕后壳。

注意：确保将PCMCIA两线束(图63中的#6)套在治疗板四线束(图63中的#5)下方。

图65更换电源板

修复后

按照“性能验证”章节中描述的进行运行性能验证和安全测试。
