飞利浦MRX（M3535A）除颤仪更换二氧化碳模块图解

在除颤仪等多功能急救设备中，二氧化碳模块是实现呼末二氧化碳监测的核心部件，它能实时捕捉患者呼吸过程中二氧化碳的浓度变化，为医护人员判断患者呼吸状态、循环功能及气道通畅性提供关键依据，在急救场景中具有不可替代的临床价值。

准备

1.打开并分离外壳。参照第102页的“打开机箱”。

2.安排后部外壳。后壳放在工作表面上，板子朝上，治疗端口在右侧。

3.拆除治疗电容器。参照第146页的“治疗电容器”。

4.移除无创血压及二氧化碳模块托盘。参照第152页的“无创血压及二氧化碳模块托盘”。

移除二氧化碳模块

1.从模块托盘中移除二氧化碳模块。

a.对于M3535-69103模块，请松开并取下模块板上的4个T-10螺丝。请参照图73。对于

M3535-69181模块，请松开并取下4个T-10螺丝，请参照图74。

b.将二氧化碳模块垂直从托盘中取出。

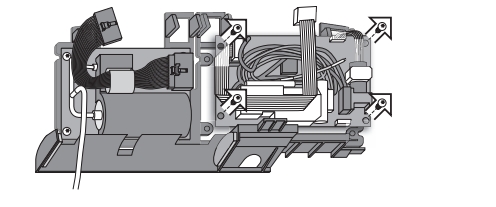

图73 移除二氧化碳模块(M3535-69103)

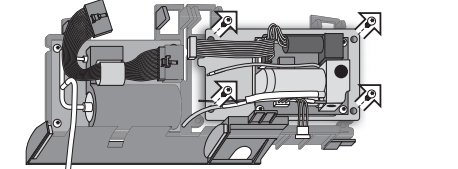

图74 移除二氧化碳模块(M3535-69181)

更换二氧化碳管路和进气口

1.将O形圈连接到进气接头的第一个凹槽，如图72所示。

2.连接二氧化碳管路和进气口。参照图72。

a.将排气管连接到二氧化碳出气端口。[1]

b.确保二氧化碳进气口的平面朝向你，大面朝向后壳。

c.连接二氧化碳进气口，确保其与后壳上的卡扣锁定。[2]

3.按照图72所示的路径将管子穿过后壳。[3]

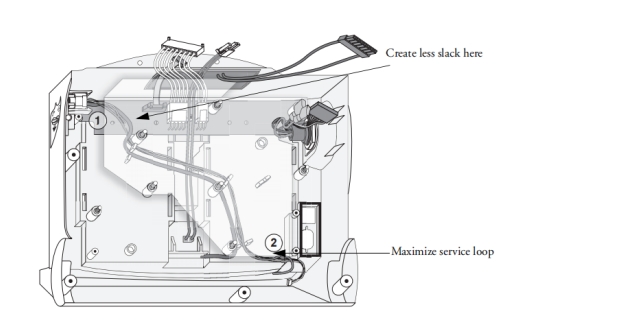

注:在通过机箱布线时，请确保将二氧化碳进气接口线置于管下方，如图75所示。以减少布线区域的冗余。[1]以最大化该区域内的服务循环。[2].

4.更换二氧化碳舱门。参照第167页的“二氧化碳隔间门”。

5.更换塑料护罩。

图75后壳塑料护罩和服务环路

6.替换治疗板。

参照第154页的“治疗板”。

7.替换二氧化碳模块。

参照下面的“替换二氧化碳模块”。

更换二氧化碳模块

1.将二氧化碳模块放置到位。

对于M3535-69103模块，请将二氧化碳模块放置在模块托盘中，其凸片位于托盘的左上

角，如图73所示。对于M3535-69181模块，请将二氧化碳模块放置在托盘中，如图74

所示。

2.更换螺丝并拧紧。

3.更换无创血压及二氧化碳模块托盘。参照第152页的“无创血压及二氧化碳模块托盘”。

4.更换治疗电容器。参照第146页的“治疗电容器”。

5.关闭外壳。参照第176页的“关闭外壳”。

维修后

按照“性能验证”章节中描述的进行性能验证和安全测试。
