卓尔M系列除颤仪拆卸前壳图解

在医疗急救设备中，卓尔 M 系列除颤仪以其卓越性能和可靠品质备受关注，而前壳作为设备的重要组成部分，承担着多重关键功能。

从外观设计来看，卓尔 M 系列除颤仪前壳线条流畅，与整机简约而专业的风格高度契合，既彰显出科技感，又不失医疗设备应有的稳重。其采用的优质工程塑料材质，具备出色的耐用性与抗冲击性能。在日常紧张忙碌的医疗环境中，难免会发生一些意外碰撞，前壳能够有效抵御这些冲击，为内部精密的电路和电子元件提供可靠的物理防护，大大降低了内部部件因外部碰撞而受损的风险，保障设备稳定运行。

值得一提的是，前壳上的皮肤接触感应区域，配合嵌入式成人儿童一体化除颤板，能实时监测电极片与患者皮肤的接触状况。一旦接触不良，设备会及时发出提示，提醒医护人员调整，确保除颤电流能够顺利传导至患者心脏，提升除颤效果。另外，前壳上还设有打印机出口，方便及时打印患者的心电数据、除颤参数等重要信息，为后续的诊疗提供详实记录。在维护与升级方面，前壳的设计同样经过精心考量，其安装与拆卸方式简便合理，维修人员能够轻松打开前壳，对内部部件进行检查、维修或升级，大大缩短了设备停机时间，保障设备随时处于最佳备用状态，为医疗急救工作的高效开展提供有力支持 。下面我们一起来看看如何拆卸前壳吧。

所需工具

2号菲利普斯螺丝刀

橙色棒

重新安装前壳

1. 首先重新安装层压电缆，黑色带面向上并朝向系统电路板。

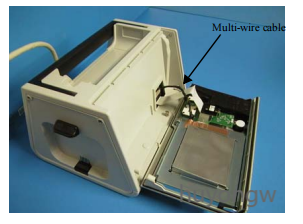

2. 将多芯电缆重新连接到显示屏。

3. 反向执行上述步骤1、2和3以重新安装前壳。

步骤1:从电池槽中取出电池，并将其放在设备前面。

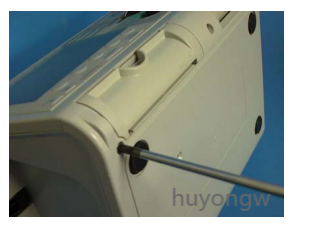

步骤2:将设备翻转到背面。移除位于设备底部左右两侧的两个十字螺丝。

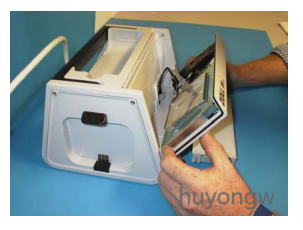

步骤3：将拇指放在主选择开关杯中，向上推前壳，使其从单元中释放出来。前壳拆除后，使用电池作为面板的支撑点。不要使用主选择开关作为杠杆点。

步骤4：通过轻轻拉米色连接器的两侧将其从系统板上断开，然后将其从单元的前部取下。从层压带状电缆上取下 ZIF 保持器，然后断开连接。首先抬起右侧，使单元面对您。

以上是卓尔M系列除颤仪拆卸前壳图解，若想要《Zoll-M-Series-Defibrillator---Service-manual维修手册》，可以扫以下二维码进行添加。
