卓尔M系列除颤仪拆卸前框控制板图解

在卓尔 M 系列除颤仪的精密构造中，前框控制板堪称核心枢纽，它以出色的设计与卓越的性能，支撑着设备的高效运行与精准操作，在急救场景中发挥着不可替代的作用。

功能集成方面，前框控制板集多种关键功能于一体。醒目的控制按钮布局于其表面，这些按钮触感清晰、反馈灵敏，且具备防水、防尘、防误触设计。医护人员在争分夺秒的急救过程中，可凭借直觉快速操作，实现除颤能量等级选择、充电启动、放电执行以及监护模式切换等关键指令的下达。例如，通过按压 “能量 +”“能量 -” 按钮，能轻松在预设的能量区间内调整除颤能量，以适配不同患者的病情需求；而 “充电” 与 “放电” 按钮，则通过严密的电路逻辑与高压模块相连，确保能量的安全存储与精准释放。

下面为您详细介绍如何安全拆卸前框控制板。

所需工具

· 2号飞利浦螺丝刀

· 橙色（木制）棒

· 1/2英寸扳手

· 大型斜口钳

· 强力胶水，例如乐泰420或同等产品

注意：如果您将前框控制板从前壳上取下，可能需要更换以下部件：

·主选择旋钮更换（卓尔零件编号 ：93 10-0521）

·起搏器输出/速率旋钮更换(卓尔零件号9310-0520)。

步骤1：（注意：在本步骤中，旋钮将会被损坏。）将剪刀轻轻插入主选择旋钮的边缘，向外撬动，直到旋钮被取下。然后小心地取下1/2英寸的螺母，注意不要损坏选择开关。

步骤2：将切割器轻轻插入起搏器旋钮的边缘，向外撬动直到旋钮被取下。然后小心地取下1/2英寸的螺母，注意不要损坏起搏器开关和绿色的起搏杯。

步骤3：将泡沫包装从控制面板板上前后摇动以取出泡沫。

步骤4:通过抬起位于前框控制板前部下方的锁定杆两侧，从前框控制板上取下面板覆盖电路电缆。

(请参阅1.拆卸ZIF锁扣。)

重新安装前框控制板

1.设定拨码开关，并安装电击按钮的 LED 执行器。

2.在模式选择开关的端部涂抹少量强力胶水，将替换旋钮滑入。待胶水干燥后，旋转选择旋钮，确保其粘贴牢固。

3.如有必要，重新安装起搏输出 / 速率旋钮。

步骤5：断开扬声器话筒电缆。将控制面板从前壳组件中取出。重要提示：注意跳线开关的位置，因为重新安装时必须保持相同的位置。

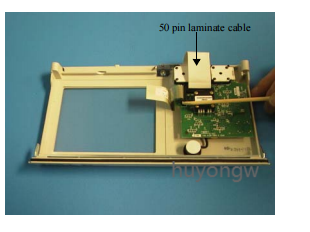

步骤6:从前框控制板上移除50针层压电缆。参照1.0移除ZIF保持器。
