卓尔M系列除颤仪拆卸上壳组件图解

上壳组件上精心布局了众多关键的操作区域与接口。醒目的控制按钮均匀分布，触感清晰且反馈灵敏，医护人员在分秒必争的急救时刻，仅凭触摸便能快速、精准地完成诸如选择除颤能量等级、启动充电流程、执行电击除颤等一系列关键操作，显著提升了救治效率。嵌入式成人儿童一体化除颤板，更是上壳组件的一大设计亮点，它具备皮肤接触感应功能，能够实时监测电极片与患者皮肤的贴合状况，一旦出现接触不良的情况，便会立即通过设备发出提示，确保除颤电流能够顺利、高效地传导至患者心脏，从而大大提升除颤效果。此外，除颤板还集成了选择能量、充电、电击及打印控制等多种功能，实现了操作的高度集成化，方便医护人员快速操作。

在与其他部件的协同运作方面，上壳组件同样表现出色。其内部结构经过精心设计，与显示屏紧密配合，为屏幕提供稳固的支撑，确保在各种复杂环境下，屏幕都能稳定显示患者的心电波形、除颤参数等关键信息。同时，上壳组件还为各类连接装置，如心电电缆接口、多功能电极片接口等，提供了精准且稳固的安装位置，保证了数据传输与电流传导的稳定性与可靠性。

在设备的维护与升级方面，上壳组件的设计也充分考虑到了便捷性。其安装与拆卸方式简便合理，维修人员能够轻松打开上壳，对内部部件进行检查、维修或升级，有效缩短了设备的停机时间，使设备能够随时处于最佳的备用状态，为医疗急救工作的高效开展提供了坚实保障。而且，上壳的表面材质易于清洁和消毒，符合医疗环境对设备卫生的严格要求，能有效防止交叉感染的发生。

所需工具

1号和2号飞利浦螺丝刀

安装

取下前面板（参见第2步）。

1. 拧下固定通用线缆的两个螺钉。

2. 拆卸通用电缆时，不要丢失O型圈。

3. 拧掉上壳前面的三颗菲利普斯螺钉。

重新安装上壳组件。反向执行上述步骤。确保电池插针垫圈设置正确。

步骤1：从上壳组件的背面拆除两个螺钉，从前面拆除三个螺钉。

步骤2：通过向下按压桨叶井将下壳体固定在桌子上。使用提手将上壳体向上抬起。

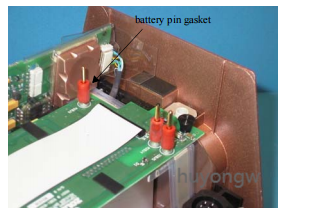

步骤3：确保橡胶垫圈覆盖电池接触针。如果垫圈仍安装在外壳上，请将其取下并放在接触针上。在安装上壳之前，请确保电池针垫圈已正确安装。
