迈瑞t8监护仪拆机之移除整模块架图解

各位医疗设备维修界的同仁们，大家好！

在医院的日常诊疗中，监护仪就像医生的 “第三只眼”，时刻守护着患者的生命体征，

而迈瑞T8监护仪凭借其稳定的性能和精准的监测，成为了许多医疗机构的得力助手。

但再好的设备，也有需要 “体检” 和维护的时候。

今天，我们就聚焦迈瑞T8监护仪拆机过程中一个关键步骤 —— 移除整模块架，

用清晰的图解带大家一步步攻克这个难题，让你在维修时不再手忙脚乱。

话不多说，图解教程这就奉上！

迈瑞T8监护仪的模块架，在设备运行中起着关键的支撑与整合作用。

从结构上看，它设计紧凑合理，精准适配 T8 监护仪的各功能模块布局，

为各类参数测量模块提供稳固安装位。其材质多选用耐用且具备一定抗菌、耐腐蚀特性的材料，

契合医疗环境的严苛要求，确保长期使用不易损坏。

模块架承担着连接各模块电路、传输数据信号的重要使命，

保障心电、呼吸、血氧饱和度、体温等多项关键生理参数测量模块间的稳定协作。

例如，当进行多参数监测时，模块架能确保各模块高效协同工作，

让医生及时获取精准、全面的病人生命体征信息，辅助临床诊断与治疗。

若模块架出现损坏，可能导致模块接触不良，影响数据准确性，此时对其进行妥善维修或更换就显得尤为重要 。

以下拆卸程序以5槽模块架为例。您可以通过参考此程序来拆卸其他类型的模块架。

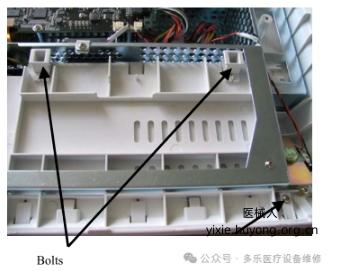

1.断开连接集成模块机架和主板的电缆。拆下两个螺栓并拧松M3x6螺丝。

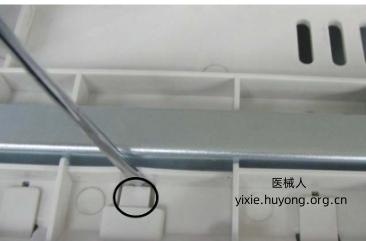

2.用一把小扁头螺丝刀在距离卡扣约1毫米处撬动。然后，

将小扁头螺丝刀插入图片中标记的位置，并撬动约1毫米，以使模组架与后壳分离。

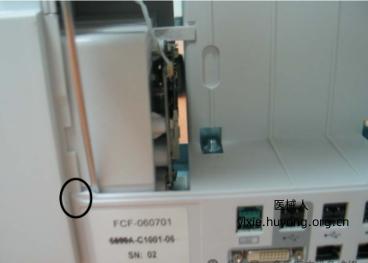

3.如果模组架仍然与后盖卡合，请用一个小平头螺丝刀插入图中标记的位置，

然后撬起约1毫米，以释放集成模组架与后盖之间的隐藏卡扣。接着便可拉出模组架。

警告：在拆卸集成模块架时，请务必先释放隐藏的扣件。否则，监护仪将损坏。

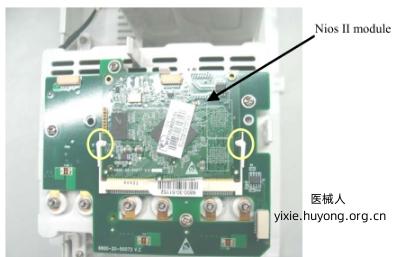

4.解除三槽模块机架通信板上的三个夹子，并移除Nios II模块。

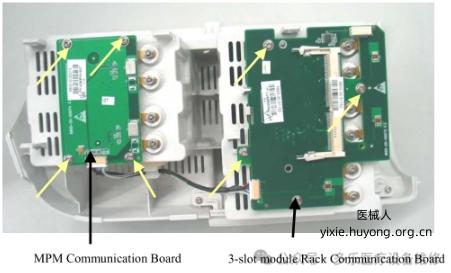

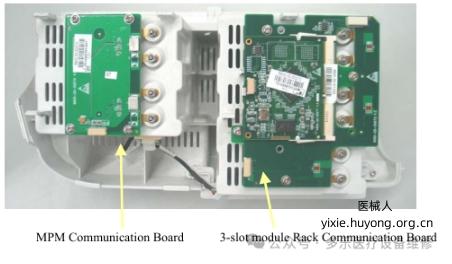

5.拧下四个M3X6螺丝，取出三槽模块架通信板。旋下四个M3X6螺丝，取出MPM通信板。

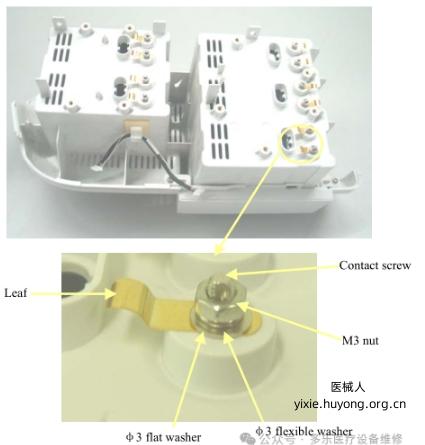

6.使用套筒拧松六角螺母组件。然后将垫圈、弹簧和触点螺丝分开。

以上是迈瑞t8监护仪拆机之移除整模块架图解，
