伟伦VSM6000监护仪移除顶部外壳

各位设备管理同仁、临床技术伙伴：

大家好！

在伟伦VSM6000监护仪的日常维护与故障排查中，顶部外壳的移除是一项基础且关键的操作 —— 无论是清洁内部组件、检修接口线路，还是更换模块配件，都离不开这一步规范操作。

为避免因操作不当导致设备损坏或影响临床使用，今天我们将详细拆解顶部外壳的移除步骤，包括关键卡扣位置、注意事项等核心要点。无论您是经验丰富的设备工程师，还是初次接触该操作的医护辅助人员，这份指南都能为您提供清晰指引。

接下来，让我们一步步掌握正确操作方法 ——

在开始之前，请按照描述移除以下部件:

• 电池

• 后壳

• 早期感应模块

• CO2模块

• SpO2 模块或消隐面板

• NIBP模块

• 底部外壳

注意：不要移除包含电源按钮的侧板。

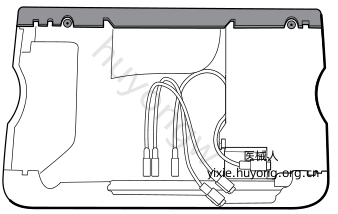

1.如果您的型号具有扩展机箱，请移除外壳顶部延伸件。

a.使用5/16英寸的套筒和扳手拆卸两个固定外壳顶部延伸件的支撑柱。

b.移除外壳顶部延伸部分。

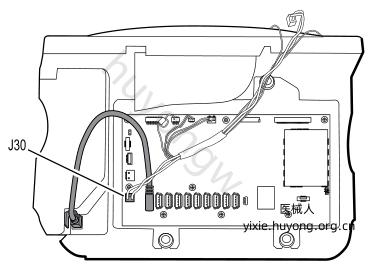

2.断开主线束上的电源连接器与主板上J30的连接。

3.将主线束放在设备顶部以清理USB电缆。

4.对于包含温度选项的型号，请从主板上的J1处断开连接至温度模块的USB线缆，并将USB线缆从线缆分隔器中解脱出来。

注意：请勿从温度模块上取下USB连接线，除非您计划更换该模块。如果断开USB连接线，那么在重新组装时必须更换固定夹。

5.对于包含打印机的型号，解开塑料卡扣以断开USB电缆与打印机的连接。

6.断开主板上的USB电缆。

7.拆下USB电缆和电缆分离器。

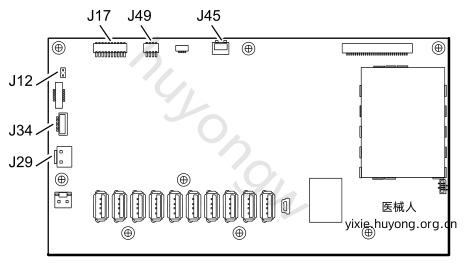

8.断开连接，然后移除以下部件:

a.主板上从J45开始的主线束上的风扇电缆。

b.从主板上的J49开始的主线束中的通信电源电缆。

c.来自主板J29的电池电源线束。

d.来自主板J34的智能电池线束。

e.从主板上的J17引出打印机线束。

f.主线束上的扬声器电缆从主板上的J12。

注意：断开J12时要格外小心，以免将连接器从板上拉下。

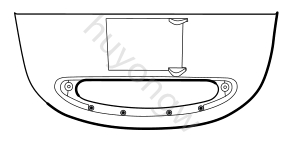

9.拆除固定手柄插入件的两个螺丝，并移除插入件。

10.拆除固定手柄的四个Torx螺丝。

11.移除顶部外壳。
