飞利浦MP70监护仪移除ECG输出板

心电数据是捕捉心律异常的“第一信号”，ECG输出板则是飞利浦MP70监护仪传递这份关键信息的核心部件。它的稳定运行直接决定心电波形的精准度，而规范的移除操作，既是设备维护的基础，更是避免数据失真、保障诊疗判断可靠的重要前提——操作不当可能导致信号中断，甚至损坏核心组件。

当ECG输出板出现接触不良、数据异常，或是需要进行设备校准升级时，你是否掌握了安全移除的要点？今天这份针对性指南，带你理清操作前的准备工作与标准化步骤，让每一次维护都专业规范，为心电监测筑牢安全屏障！

飞利浦MP70监护仪ECG输出板是心电数据传输的核心枢纽，采用PCB基板与环保塑料封装，适配设备100V-240V宽幅供电需求。其核心功能是通过RS-422串口接收心电算法处理后的数字信号，精准转换为模拟信号输出，为12导联心电波形呈现提供保障。该板件遵循IEC 60601-1安全标准，集成高抗干扰电路，共模抑制比超120dB，可在ICU电磁复杂环境中减少信号损耗。其14位分辨率与±0.1%精度的信号处理能力，能精准捕捉0.5-4mV的微弱心电信号，是心肌缺血、心律异常等病症精准监测的关键部件，广泛适配成人、儿科及新生儿重症监护场景。

使用SRL2板插拔ECG输出板

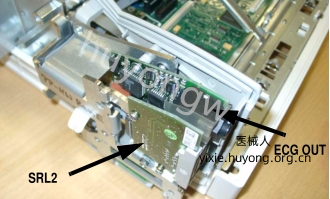

1.取下 SRL2 板上的螺丝，并拔下与主板连接的线缆，然后将该板移除。在移除ECG 输出板之前，您无法完全从主板上拔下并移除SRL2线缆。

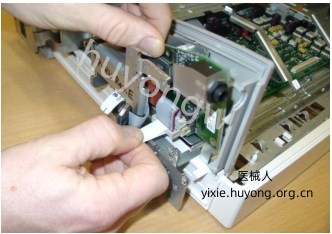

2.拧下ECG输出板上的两个螺丝，然后拉出卡扣以移除电路板。

3.将SRL2电缆从主板上拉出并完全移除。

重新组装说明:组件面朝向ECG输出板。该板位于金属板外部。请先插入电缆。
