日本光电ECG-9130P心电图机移除电池接口组件

在临床心电设备日常运维中，日本光电ECG-9130P作为科室常用经典心电图机，长期使用后极易出现电池老化、端子氧化、接触不良等问题，进而引发设备报错、无法储电、开机异常等故障。其中，电池端子组件的规范拆卸，是电池更换、端子维修、电路板检修的核心基础步骤，也是很多设备新手容易操作失误、造成PCB板损伤、端子引脚弯折的关键环节。本期推文，我们聚焦ECG-9130P机型专属结构，详解电池端子组件安全拆卸全流程，规避短路、脱焊、元件损坏风险，帮医疗设备运维人员规范操作、高效排障，精准解决设备供电故障。

本组件为ECG-9130P专用原厂适配配件，是设备内置LCT-1912ANK电池与主机电源板的电力传导核心，承担充放电、电量检测、应急供电切换功能。端子触点采用镀金工艺，抗氧化、低接触电阻，转运出诊、急诊移动场景下不易出现供电断连、基线干扰问题。外壳为医疗级阻燃绝缘材质，带防反接卡槽锁止结构，杜绝电池装反短路损坏主板，符合医用电气安全标准。内置多股高纯度铜芯线束，耐弯折耐磨，适配机身狭小电池仓空间。长期使用端子氧化、针脚变形会触发低电报错、自动关机故障，更换该组件可快速恢复稳定续航，拆装简单，适配同系列ECG-9020P机型通用替换，满足医院日常心电检测不间断使用需求。

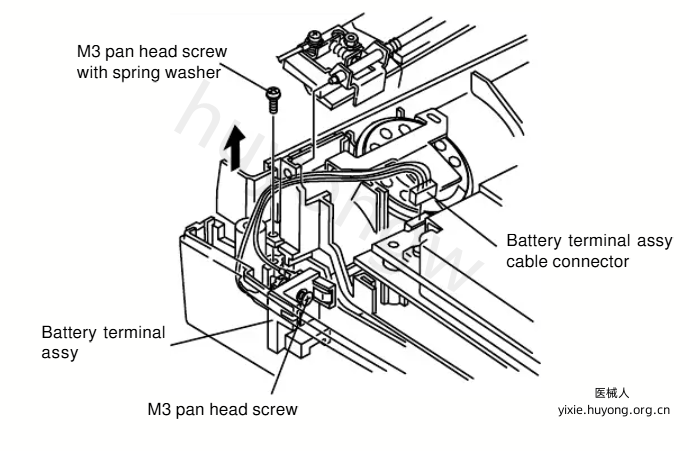

拆卸电池端子组件：

1.分离前后壳组件。

2.按照“使用热头支架、热头弹簧及热头轴拆卸热头”一节中所述的步骤，拆卸带有热头支架、热头弹簧以及热头轴的热头。

3.移除马达齿轮组件。

4.拆卸打印机底座。

5.拆下两个M3平头螺丝，这些螺丝配有弹簧垫圈，用于将电池端子组件固定在底壳上。

6.从电源板上拆下电池端子组件的电缆连接器。

7.拆下固定电池端子组件与底壳的两个M3平头螺丝。

8.从底部外壳上拆下电池端子组件。

以上是日本光电ECG-9130P心电图机移除电池端子组件图解，若想要《Nihon-Kohden-TEC-9110-9130-ECG-Monitor-Service-manual-pdf》，扫描下方二维码添加客服微信获取。
