飞利浦除颤仪M4735A更换边框组件图解

除颤仪边框组件绝非简单的“外壳框架”，而是融合了材料力学、电气安全、感染控制的系统级设计。其核心价值体现在：风险控制枢纽：通过结构强度设计将物理损坏风险降低50%以上，通过电磁屏蔽将干扰风险控制在医疗标准极限值内；场景适配桥梁：从材料选择到接口设计，使除颤仪突破“室内设备”的局限，在极端环境中保持功能完整性；流程优化载体：人机工程设计将操作失误率降低30%，消毒兼容性缩短设备周转时间40%，直接提升急救系统效率。

在心脏急救的“黄金时间”里，边框组件默默承担着“守护者”的角色——它不直接参与电生理治疗，却为每一次除颤操作构筑了从物理到电气的安全底线，这种“隐形的可靠性”正是现代医疗设备设计的精髓所在。

以下部分描述了如何拆卸和更换边框组件。边框组件出厂时已包含主键盘及其橡胶覆盖层，两者是预先安装好的。键盘和覆盖层无法单独购买--如果橡胶或键盘受损，必须更换整个边框组件。

边框组件在所有支持的语言中都有提供。参见第5-10页的表5-6以获取零件编号。

准备

1.保存配置。

如果可能，应将客户的配置保存至数据卡(或打印配置)，以便在维修完成后可以恢复该配置。

2.安全打开机箱。

参见第4-26页的“打开外壳”。

3.断开并移除主板。

参见第4-38页的“主板”。

4.拆卸屏蔽板。

参见第4-42页的“屏蔽板”。

5.断开并移除按键板。

参见第4-44页的“按键板(EL显示屏)”或第4-52页的“按键板(LCD显示屏)”。

拆卸

1.拧下两个螺纹支撑柱。

使用钳子或扳手松开两个支撑柱并将其移除。参见第4-60页的图4-30。

2.如果有的话，移除塑料护罩，并将其放在一旁。稍后需要更换这个护罩。

3.释放六个锁定夹。

通过向上拉(朝向自己)六个锁定夹(在盒内)，直到夹子从其匹配的盒子标签上松开。

提示:首先解锁您手边最近的两个卡扣(位于IrDA板下方和扬声器下方)。然后，将边框组件从外壳中旋转出来，并松开边框组件另一侧的四个卡扣。

4. 将边框组件从表壳正面抬起。

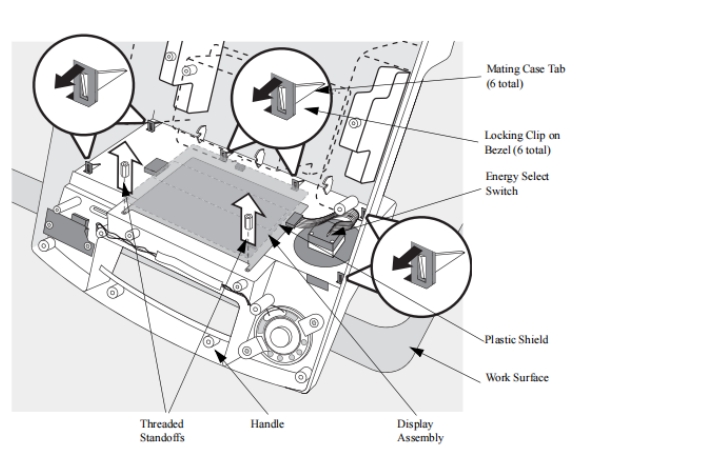

图4-30拆卸边框组件

5.移除导航点旋钮和编码器。(可选)

如果正在更换边框组件，同时请移除导航点旋钮和编码器。此外，如果更换的是LCD显示屏，移除导航点旋钮和编码器可能会更加容易。请参阅第4-63页的“编码器”。

如果为了访问其他子组件而拆卸外壳组件，请跳过此步骤。

6.拆卸显示组件。(可选)

如果正在更换边框组件，同时请移除显示组件。参见第4-65页的“显示组件(EL显示屏)”或第4-68页的“显示组件(LCD显示屏)”。

如果为了访问其他子组件而拆卸外壳组件，请跳过此步骤。

更换

1.更换显示组件。

参见第4-65页的“显示组件(EL显示屏)”或第4-68页的“显示组件(LCD显示屏)”。

注意：如果您要更换LCD显示屏，请在更换按键板之后，再替换能源选择旋钮

和编码器。这样便于将柔性电路从显示屏连接到按键板。

2.更换导航点旋钮和编码器。

参见第4-63页的“编码器”。

3.将边框组件卡接到外壳的前面。

a.将色带电缆和柔性电路通过外壳上的相应开口引导。

b.将每个锁定夹穿过外壳上的开口。

c.将镜框组件按入原位。用力按压，以压缩机壳上的垫圈，并使卡扣卡合到位。确保所有6个锁定卡扣都与其对应的卡口接合。

4.如果有的话，更换塑料护罩。

a.(适用于带有LCD显示屏的设备)。通过塑料屏蔽中心的开口引导8线束和柔性电路。

b.(适用于带有LCD显示屏的设备)。让接地线垂到金属屏蔽的一侧。

5.更换两个螺纹支撑柱。

维修后

完成此修复后，执行以下步骤。

1.更换并重新连接按键板。参照第4-44页的“按键板(EL显示屏)”或第4-52页的“按键板(LCD显示屏)”。

2.更换屏蔽板。参照第4-42页的“屏蔽板”。

3.更换并重新连接主板。参照第4-38页的“主板”。

4.重新组装外壳。参照第4-123页的“关闭机箱”。

5.恢复客户的配置。进入配置模式，然后根据需要从数据卡中重新加载客户的配置，或重新配置设备。请参阅第2-10页的“配置模式”。

6.测试性能。按照“性能验证和安全测试”第2-1页开始描述的进行性能验证测试。
