飞利浦除颤仪M4735A图解之如何移除显示板 (EL显示屏)

显示板是除颤仪人机交互的核心接口模块，其定位如下：

物理层：连接按键矩阵与主控 MCU，实现机械信号到电信号的转换；

逻辑层：执行按键检测、去抖动、编码等预处理，减轻主控负载；

安全层：集成防误触、故障自检等功能，符合医疗设备安全规范。

可以看出，显示板也是具有举足轻重的作用，下面我们一起来看看来如何安全移除显示板。

显示板有两种版本，具体取决于设备所配备的显示类型。请参阅第5-7页的“识别显示类型”部分以获取相关信息。按照与您的设备相匹配的步骤操作。

准备

1. 保存配置。

如果可能，请将客户的配置保存到数据卡（或打印配置），以便在维修完成后恢复配置。

2.  记下设备的序列号。在执行拆卸和更换程序时，您需要这个序列号。

3. 安全地打开机箱。参见第 4-26 页的“打开机箱”。

4. 断开连接并取下控制板。参照第438页的“控制板”。

5. 拆除屏蔽板。参照第4-42页的“盾牌”。

移除

1. 断开显示板（12 根电缆）。

提示：将M4735A扳手悬挂在工作台边缘。参照图4-23。

a.移除大的排线。它的另一端已经从控制板上断开。注意排线弯曲的位置和方向。

b.两个柔性电路（用于节奏键盘）沿着按键扫描 PCA的上边缘布线，而另外两个柔性电路（用于主键盘）则沿着显示板的下边缘布线。

注意:如果你的设备序列号是 US002XXXXX 或 US003 XXXXX，则每个柔性电路上都会连接一个铁氧体磁芯，并且主键盘柔性电路上会连接一个金属支架。请保存这些铁氧体磁芯和金属支架，因为你在更换显示板时需要将它们安装上去。

c.如果已安装，断开已安装的两个起搏键控板柔性电路。通过向上拉动白色插座顶部，解锁电源板上的插座，然后滑出柔性电路。

d.如果设备有金属支架，请卸下 Ti0 螺丝和螺母。用尖嘴钳固定螺母，使其不会掉入机箱内。

e.断开两个主要的键盘柔性电路，并取下金属支架。

f.断开 IrDA 分离式电源板。按压连接器锁扣以将其解锁。

g.断开能量选择开关。按下连接器卡扣以释放它。

h.断开两个显示屏的带状电缆。较大的带状连接器在连接器的两端有卡扣;将其按下并向下压，以释放连接器。较小的连接器没有卡扣,在拔出的同时，轻轻地从一侧到另一侧拨动。

提示:如果要移除显示板以访问前面板或显示屏，请不要断开桨状线——在拧下两个螺钉(下文第2步)后，将电源板翻转过来并平放。

i.断开两根桨状物电线。移除连接这些电线与桨状物支架下方螺纹插件的T10螺丝。目前请保持电线与电源板上的榫形连接器相连。

注意：这些T10螺钉的长度与设备其余部分使用的T10螺钉不同。通过手工将它们旋回螺纹插孔中，并在需要之前保持在那里，将它们分开。

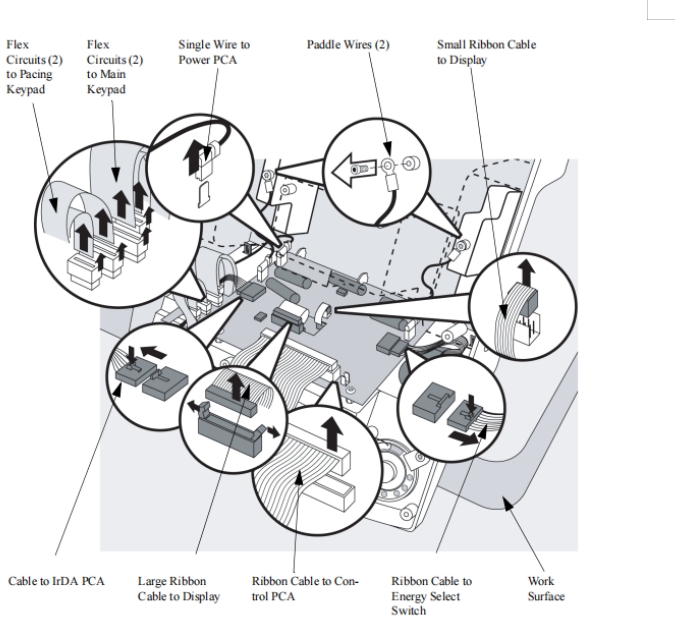

图4.23 具有EL显示屏设备的显示板连接

2.拧松并取下显示板。

a.拧下位于您最近的电源板边缘处的两个T10螺钉;它们将电源板连接到带螺纹的支架上。请确保只拧下螺钉，不要动支架。

b.将显示板从外壳中取出，并将其组件面朝上放在静电安全的表面上。

3. 拆除三根独立的导线。

a. 用尖嘴钳直接向上拉，断开两个划片导线。它们的另一端已经从划片口袋断开。

提示：左右摇动铲形连接器会有帮助，但要小心，不要扳弯安装在电源板上的连接器。

b. 用尖嘴钳向上拉，断开剩余的一根线。它的另一端已经从电源板上断开。

图4.24 显示板螺丝
