飞利浦除颤仪M4735A更换参数板图解

除颤仪作为心脏急救领域的核心设备，在挽救生命的过程中发挥着不可替代的作用。无论是专业医护人员使用的手动除颤仪，还是公众可及的自动体外除颤器，它们都承载着生命的希望。随着社会的发展和科技的进步，相信除颤仪将不断完善，在守护人类心脏健康的道路上，持续为生命保驾护航。

参数板位于顶部外壳内，位于打印机桶的后面。根据序列号和显示器的类型，您的设备可能在参数板 下方有一个防护板。此外，有两种类型的防护板，一种带有护盖，一种则没有。请参阅第5-7页的“识别显示器类型”部分，以了解设备的显示器类型。按照与您的设备匹配的步骤操作。

准备

1.保存配置。如果可能，将客户的配置保存到数据卡上(或打印配置)，以便在维修后恢复配置。

2.安全打开外壳。参见第4-26页的“打开外壳”。

3.如果您的设备有带罩的防护板，请将其拆下。参见第4-71页的“拆卸带罩防护板”。

4.断开并移除血氧板。参见第4-78页的“血氧板”。

注意：有关处理和连接柔性电路的注意事项，请参见第4-1页。

移除

1.断开参数板(四根电缆)。

a.通过向上拉扯断开大色带电缆(连接到主板)。

b.断开小的3针连接器(连接到心电图输出连接器)。按压锁扣以释放它。

c.断开板另一端的电缆(连接到心电图连接器)。按压锁扣以释放连接器。

d.断开柔性电路(与血氧板相连)。通过拉动棕色插座顶部，解锁板上的插座，然后取出柔性电路。

2.(对于没有防护的设备)移除参数板。

a.拧开位于大扁平电缆连接器附近的 T10 螺丝。

b.将板从机箱中取出。

3.(对于带有开放塑料防护的设备。)移除参数板。

注意：您可以将防护板留在原位。

a拧下靠近大扁平电缆连接器的T10螺丝。小心不要折断卡扣。

b.将板从外壳中取出。

4.(适用于带有防护板的设备)。移除参数板。

a.拧下位于防护板标签上的T10螺钉，靠近大扁平连接器。小心不要弄断标签。

b.将板从外壳中取出。

c.如果防护板损坏，请将其移除。

a.如果防护板没有损坏，可以留在原位。否则，移除两个橡胶支撑柱和防护板

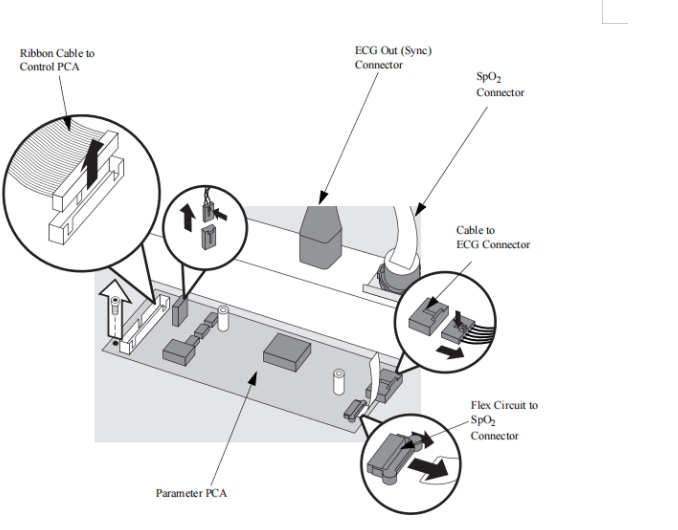

图4-35 移除参数板

5.移除参数板。

b.将参数板从机箱中取出。

更换

1.(对于没有防护或开放塑料防护的设备)。更换参数板。

a.连接血氧柔性电路。将柔性电路滑入到位，然后通过按压插座顶部将其锁定。

b.将参数板放置在顶部外壳中或防护层上(如果存在)。

注意：如果您的设备有塑料防护板，请确保防护板的标签不会被参数板卡住。

c.更换大扁平电缆连接器附近的T10螺钉。

2.(对于带有罩式防护的设备)。如有必要，更换塑料防护和橡胶支架。

a.用异丙醇清洁顶部外壳的参数板凹槽，并让其干燥。

b.撕下防护粘合剂的一侧。

C.将粘合剂放在护罩短边的半铝半塑料部分。

d.将防护板放入凹槽中，使防护板的卡扣朝上。确保防护板位于心电图连接器下方

e.将橡胶支撑柱放在外壳中的柱子上。

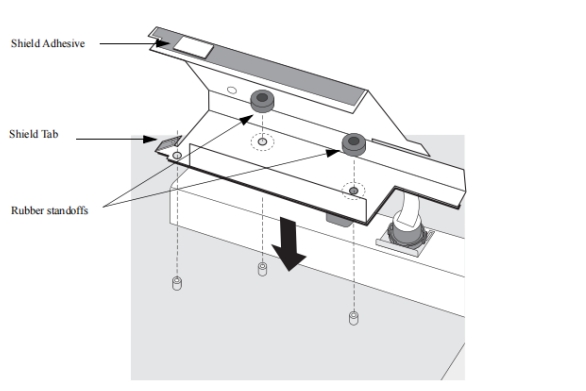

图4-36更换带盖的塑料防护板

3.(对于带有盖防护的设备)。更换参数板。

a.连接血氧柔性电路。将柔性电路滑入到位，然后通过按压插座顶部将其锁定。

b.连接心电图连接器电缆。确保连接锁定到位。

c.将参数板放置在防护板和支撑物的顶部。防护板应放在顶部。

注意：确保防护标签没有卡在参数板下方。

d. 固定防护标签。

4.连接参数板。

a.如果尚未连接，请连接心电图连接器电缆。确保连接锁定到位。

b.连接大色带电缆(连接到主板)。

c.将小的3针连接器连接到带状电缆旁边。如果存在，穿过带盖的塑料防护板上

的孔进行布线。

维修后

维修完成后，执行以下步骤。
