美敦力LIFEPAK 20e除颤仪移除显示屏

解锁设备维护关键一步 在急诊抢救、院前急救的“生死战场”上，美敦力LIFEPAK 20e除颤仪始终是医护人员的“可靠战友”，其稳定的性能直接关系到患者的生命安危。但作为高频使用的医疗设备，屏幕花屏、触控失灵、内部元件故障等问题难免找上门，而“移除显示屏”正是解决这些问题的核心前提，也是设备维护、部件更换中绕不开的关键操作。今天，我们就聚焦这一核心步骤，带大家掌握LIFEPAK 20e除颤仪显示屏移除的要点与技巧，为设备高效运维筑牢基础！

注意:在开始拆卸之前，请移除以下组件:

1.顶盖

2.前壳

要移除显示屏:

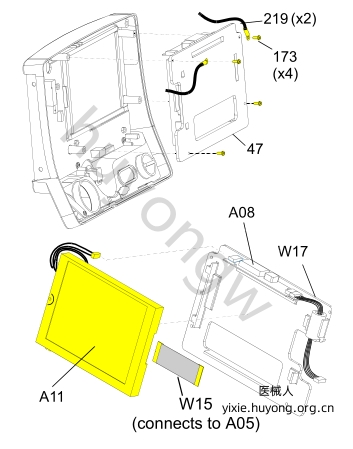

1.断开W15主动显示电缆(见插图)与A11显示屏的连接，如下所示:

轻轻拉离连接器两侧的锁定卡扣。

将电缆从插座中拉出(保持电缆连接到UI板)。

2.从A05 UI板的J37处断开W1高压板电缆。

3.拆下并丢弃显示屏组件盖上的四个4-40x0.312螺钉(173)。

注意:移除连接到显示屏组件顶部两个螺丝上的两个接地线(219) 。更换任何破损或磨损的接地线。

4.从前壳上拆下显示支架组件。

5.检查以下部件的状况。移除并更换任何有裂纹、断线或损坏连接器的部件。

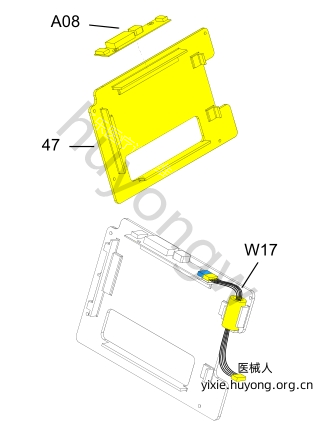

A08高压板-要拆卸，请从CN2处断开主动显示线。从CN1处断开W17高压板连接线。将高压板从显示支架上移开。由于粘合剂和泡沫已经预先附着，因此需要一个新的显示支架。

W15显示屏电缆-要移除，断开它与A05UI PCB在J36的连接(电缆之前已从显示屏中断开)。

W17高压板连接线-要进行拆卸，请将其从J37处从A05用户界面板上断开连接。如果之前没有移除，请从CN1处将其与A08高压板断开连接。将铁氧体磁珠从显示支架上模塑的凹槽中拉出。

显示支架(47)-在移除上述部件后，如有必要可进行更换。显示支架上已预先粘附了高压板和显示屏泡沫。

热导垫-要移除时，撕下位于顶箱内侧边缘的旧垫片().
