飞利浦除颤仪XL图解之了解仪器使用标签

了解医疗设备标签方便高效处理医疗设备标签是医疗系统中实现高效管理、追踪和安全使用的重要工具。以下是关于医疗设备标签的关键信息，可以帮助您优化处理流程。

标签

M4735A 上使用的标签分为 4 组：指令标签集、案例标签集、品牌标签集、扬声器标签。

每组标签是一个包含该组所有标签的表单。

标签是粘贴在背面上的，更换标签包括撕下旧标签、清洁表面和粘贴新标签。参见“移除和”

第 4-25 页的“更换标签”。

标签描述

以下各节更详细地描述了每个标签集。

指令标签集

操作标签组包括一个标签-打印机上方的标签，简要概述了设备的操作。

该标签有带Pacing选项和不带Pacing选项的两种版本。每种版本都有所有支持的语言版本（参见表5-11和5-12获取部件编号）。图4-10显示了这些标签的位置。

案例标签集

案例标签集包括以下标签：心电图/脉搏氧饱和度连接器标签（包括警告和注意事项）数据卡弹出标签、患者连接器标签、空白标签（在数据卡旁边的孔塞下方）、充电电池标签（在机箱底部）、打印机标签（在打印机滑门上的箭头），机壳标签组有带 SpO2 监测选项和不带 SpO2 监测选项的两种版本。其中每种版本都有多种选择。

端口语言（参见表5-13和5-14获取部件编号）。

参见图4-10和图4-11了解这些标签的位置。

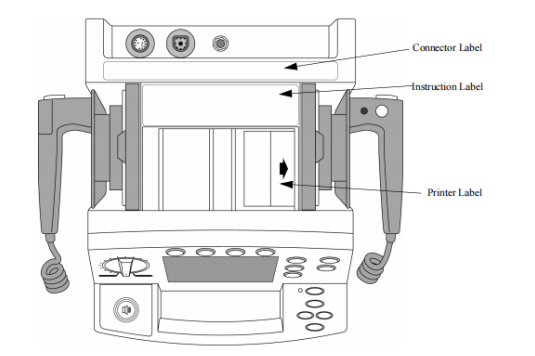

图 4-10 指令标签和案例标签位置

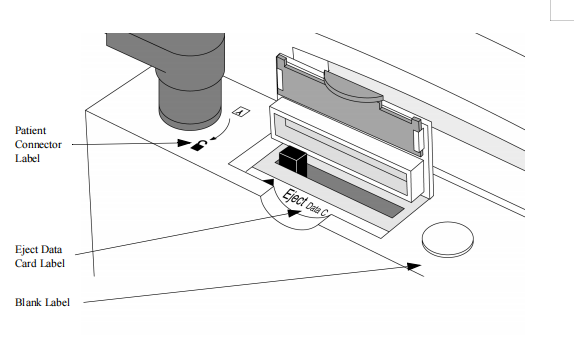

图 4-11 病例标签位置

品牌标签套装

品牌标签包括：飞利浦标签、心率启动XL标签。

这两个都位于手柄上。它们没有语言本地化。请参阅图 4-12 了解位置。

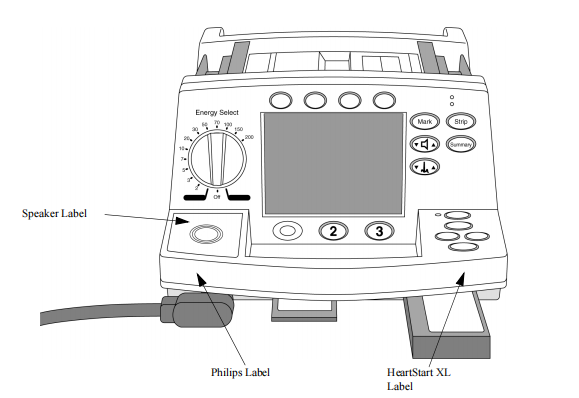

图4-12 品牌和扬声器标签位置

扬声器标签集

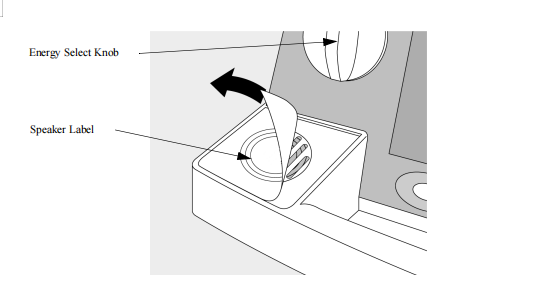

扬声器标签覆盖在扬声器格栅上，设计目的是在保护扬声器的同时提供良好的声音传输。标签上有一个位于扬声器上方的圆形隆起区域。

具体位置请参见图4-12。

更换

1. 清洁表面。

a. 通过用手指揉搓干燥的表面并“卷起”粘合剂残余物来去除任何粘合剂残余物。直接用溶剂无法清洁，直接用工具刮除也无法清洁。

b. 用异丙醇清洁表面。让其干燥。

2. 剥离背衬。撕下新标签的背纸。避免触碰标签的胶面。

3. 粘贴标签。

a. 将标签的一边与机箱的凹槽对齐，然后慢慢地将标签卷下来。

b.用力按压标签，尤其是边缘部分，以确保其粘牢在箱子上。

维修后

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。
