飞利浦除颤仪XL图解之如何更换锂备用电池

在现代医疗急救设备中，除颤仪的可靠性直接关系到患者的生命安全。而锂备用电池作为除颤仪的 “能量守护者”，在保障设备持续运行、应对突发断电情况以及提升急救响应能力等方面发挥着不可替代的重要作用。最主要的是持续供电保障急救连续性，是主电源失效时的紧急能量支撑。除颤仪在急救过程中可能面临主电源（如电网供电或车载电源）突然中断的情况，此时锂备用电池会立即启动，确保设备持续运行。例如，在救护车行驶途中遭遇电源系统故障时，锂备用电池能保证除颤仪的充电、放电功能不受影响，避免因设备断电而延误抢救时机。研究数据表明，配备高效锂备用电池的除颤仪，在主电源失效后仍能维持至少 20 次标准能量（200J）的除颤操作，这足以应对大多数紧急抢救场景。

锂离子电池保持单元在控制上存储的信息，当主电池被移除或耗尽时进行PCA。锂离子电池更换工具包中包括一个扎带和一包ProGold清洁布。请确保使用ProGold清洁布清洁接触夹片和新电池的端子，并更换固定电池的扎带。更换工具包的零件编号请参阅第5-9页的表5-5。

准备

1. 保存配置。

如果可以，将客户的配置保存到数据卡（或打印）以便在维修完成后恢复配置。

2.安全打开机箱。

参阅第 4-26 页的“打开机箱”。

3.断开并取出控制 PCA。

参见第4-38页的“控制PCA”。

移除

移除现有电池。

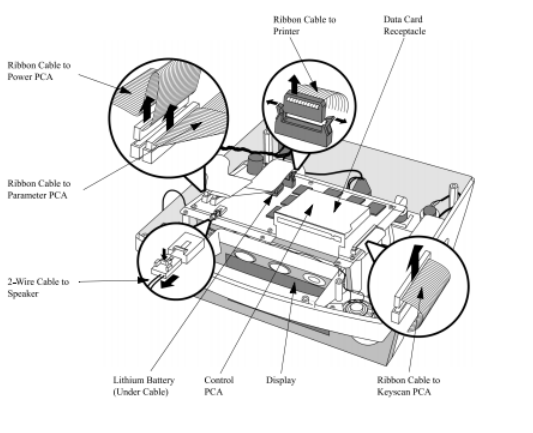

a.用一对细鼻线钳，切断并取下固定电池的扎带。参见图4-20和图4-21。

b. 将电池从电池座上取下。

清洁

用ProGold擦拭布彻底清洁接触夹和新电池的端子。

更换

安装新的锂电池。

a.将电池插入电池座。

注意：请确保以正确的方向安装新电池。按照电池仓底部（电池下方）的极性标记进行安装。

b. 用新的扎带将其固定好。

维修后

维修完成后，执行以下步骤。

1.更换并重新连接控制 PCA。见第4-38页的“控制PCA”。

2.重新组装机箱。参阅第4-123页的“关闭机箱”。

3.恢复系统配置。使用语言支持工具恢复单元的序列号。并选择是否安装SpO2硬件。参阅“语言”支持工具，见第2-12页。

4.恢复客户的配置。

进入配置模式，从数据卡重新加载客户的配置，或者重新配置设备。参阅第2-10页的“配置模式”。

5.测试性能

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。
