飞利浦除颤仪XL图解之如何对电容器进行放电

除颤仪电容器是除颤仪中用于储存和释放电能的电容器。该操作是除颤仪维护或故障处理中的重要环节。可以消除电击风险，保障人员安全。保护设备核心元件，延长使用寿命以及优化维护流程，确保设备可靠性。其核心价值在于：通过能量管控构建 “人员 - 设备 - 环境” 的安全三角，既保障急救场景外的操作安全，又通过预防性维护确保设备在关键时刻的可靠性 —— 这与除颤仪机箱的防护功能形成互补，共同构成急救设备全生命周期管理的安全屏障。

接下来的步骤描述了如何对除颤仪单元电容器进行放电。

注意：在维修此设备前，务必先对除颤仪电容器进行放电。

注意:为避免完成高压电路，请仅使用一只手进行以下操作。始终保持另一只手远离设备。只触摸描述的部件。

1. 把电容器移开。

将除颤器电容器连同其泡沫底座一起拿起。向上提，然后将电容器向右旋转并将其放在Power PCA上。见图4-18。

2. 检查安全解除电路路径。

检查电弧、燃烧、电阻器或电感器损坏、Power PCA 上的线路烧毁等迹象。

提示：解除电路路径位于动力 PCA 左侧的除颤电容器下方。解除电路路径包括两个大功率电阻器（解除武装电阻器）、一个红色电感器和 PCA。连接它们的路径。参见图4-18。

3. 选择一种放电方法。

如果解除电路路径完好，请参阅第4-18页的图4-33. 使用下面的主要方法对除颤器电容器放电。

如果你看到任何烧伤或损坏，解除电路路径可能并不完整。使用主要方法，然后使用第二种方法对除颤器电容器放电。

主要方法

a.使用高压放电工具，首先将工具黄铜棒的一端接触到电流传感器电阻器（小的扁平金属环）。参见第4-33页的图4-18。

b.然后旋转黄铜棒，使其另一端与解除电路路径的裸露端接触。

c.在两点保持至少5秒钟的接触。除颤器电容现已放电。

第二种方法

a. 使用两根鳄鱼夹线，将一根鳄鱼夹线连接到其中一端解除电阻器。

b. 直接触摸夹子，连接到Power PCA上的铲形端子，除颤电容连接到该端。保持这样连接至少5秒钟。

提示：另一种连接方法是将引线夹在探针引线上，然后用探针接触铲形端。

c.使用另一个放电电阻重复步骤a和b。即使其中一个电阻损坏，除颤器电容器现在也已放电。

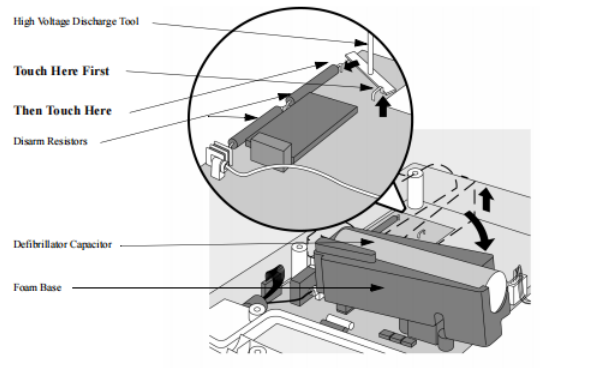

图 4-18 释放除颤器电容器

识别内部子组件

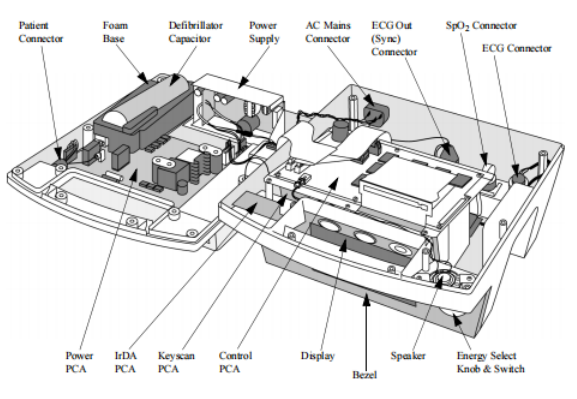

参照图4-19识别内部组件。图4.19 内部组件
