飞利浦除颤仪XL图解之如何更换电池弹射装置和数据卡门

除颤仪的电池弹射装置是用于快速更换耗尽电池的机械结构，近年设计改进聚焦于操作便捷性和急救响应效率。根据美国心脏协会（AHA）2022年发布的《急救设备维护指南》，易于更换的电池设计可缩短急救中断时间，提升设备可用性。下面我们一起来看看如何更换电池弹射装置以及相关的数据卡门吧。

电池弹射装置

当电池完全插入电池仓时，电池锁会啮合，按下电池弹出按钮即可解锁。

移除

1. 移除电池盖

参见第4-11页的“电池盖”。

2. 取出电池弹出按钮。

a. 按下电池弹出按钮并保持按下状态。

b. 使用小号平头螺丝刀按下弹出按钮上的卡扣，并将弹出按钮从机壳中滑出。注意弹出按钮的方向。参见图 4-6。

提示：卡扣位于底壳的狭窄插槽中，指向弹出按钮。见图4-6。

3. 移除电池弹出卡扣。

将电池弹出卡从电池仓中取出。卡内会有一个长弹簧（电池卡扣弹簧）。注意卡扣在电池仓中的方向。

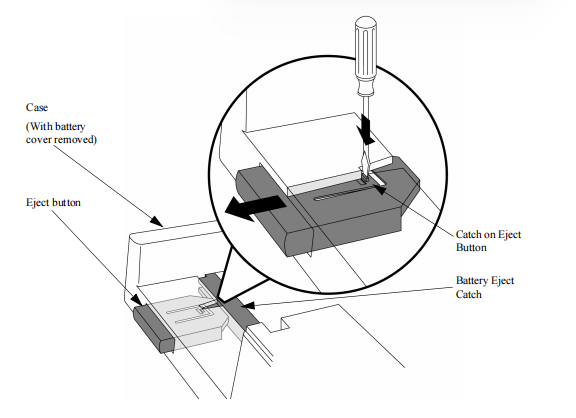

图4-6 电池弹射装置

更换

1.将弹簧安装到卡扣中。

将新的电池卡簧插入新电池弹出卡的孔中。

2.安装电池弹出卡扣。

将新的电池弹出卡扣插入底壳的空槽中。将其定位，使弹簧指向数据卡门，三角形塑料卡扣通过空槽面向你。

3. 安装电池弹出按钮。

a. 将电池弹出按钮插入底壳上的孔中。

b. 将弹出按钮完全推入，使其卡住，防止其掉落。检查弹出按钮和弹出卡是否能自由滑动并正常工作。

4.更换电池盖

参见第4-11页的“电池盖”。

维修后

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。

数据卡门

以下描述了如何移除和更换数据卡门。

移除

1.打开门。这将露出门旋转的弹簧加载轴。

2. 压缩轴。用小号平头螺丝刀钩住转轴的左端（不是弹簧的左端），并向中心滑动，压缩弹簧。当弹簧被压缩到一定程度，转轴将很容易地从底壳的孔中弹出。

3.拆下门。

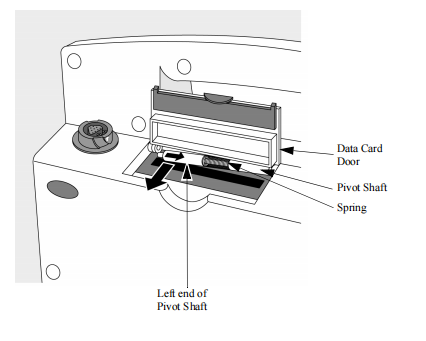

图 4-7 移除数据卡门

更换

1.  检查配合孔。

检查机箱上的转轴孔是否损坏。如果有损坏，必须更换底壳组件。

2. 插入门。

新门已经配备了黑色门闩、转轴和门内弹簧。

将主轴的右端插入机壳的孔中。

向左推轴以压缩弹簧，然后将左端滑入到位。确保轴卡到位。

检查门是否可以自由移动、是否可以牢固地扣住以及在解开扣时是否可以弹开。

维修后

按照第2-1页开始的“性能验证和安全测试”中描述的内容进行性能验证测试。
