控制 PCA是除颤仪的中央控制单元，本质上是一块集成微处理器、逻辑芯片和接口电路的印刷电路板。其核心定位相当于人体的 “大脑”—— 通过实时运算和信号调控，协调除颤仪从心电监测、能量充放电到人机交互的全流程操作。控制 PCA 的技术水平代表了除颤仪的 “智能程度”—— 它不仅是硬件控制中心，更是将医学指南（如 AHA 复苏指南）转化为实时急救动作的算法载体，堪称现代急救医学与电子工程的结晶。

以下步骤描述了如何移除和更换控制 PCA。

控制 PCA 包含单元的操作软件，包括语音提示的数据。所有控制 PCA 均为美式英语，零件号为 M4735-68 100。安装新的控制 PCA 需要使用语言支持工具，用于将控制 PCA 设置为正确的语言。参见第 5-6 页的表 5-2 以获取部件编号。

注意：仅仅移除和替换现有的控制PCA不需要语言支持工具。

准备

1. 保存配置。

如果可能，请将客户的配置保存到数据卡（或打印配置），以便在维修完成后恢复配置。

2. 安全地打开机箱。

参见第 4-26 页的“打开机箱”。

拆除

1. 断开控制 PCA（五根电缆）。

a. 断开控制PC A左侧的大扁平电缆（连接到电源PC A）。参见第4-39页的图4-20。

b. 断开控制 PCA 左侧的较小的扁平电缆（连接到参数 PCA）。

c. 断开PCA后部的小型扁平电缆（连接到打印机）。这需要释放连接器两端的卡扣。将插销推出并向下按以松开它们。

d. 断开PCA前沿的小型2线连接器（连接到扬声器）。此连接器顶部有一个卡扣。按下卡扣以解锁，然后左右摇动连接器以将其拔出。

e. 断开控制 PCA 右侧的大扁平电缆（连接到 Keyscan PCA）。

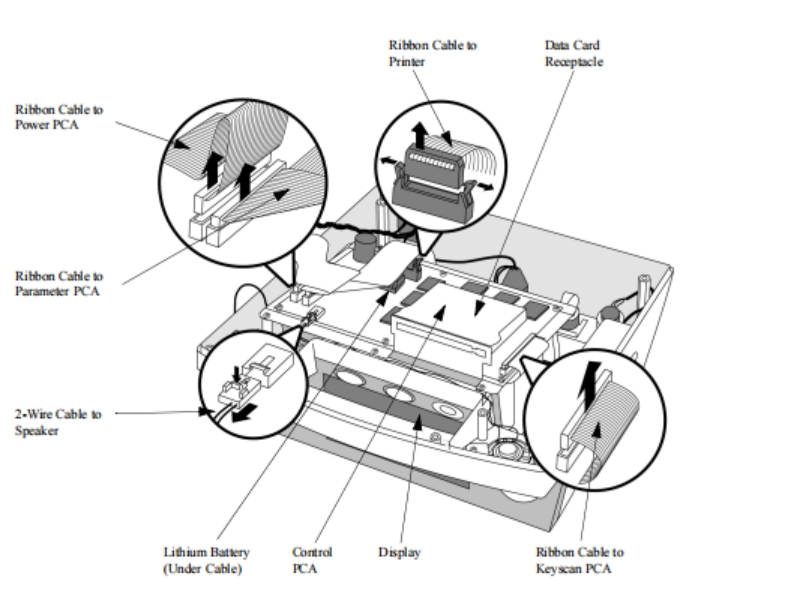

图4-20 控制PCA连接

2. 拧下螺钉。

a. 拧下控制板边缘的八颗螺钉。参见第4-40页的图4-21。

b. 拧下控制板中央附近的一颗螺钉。小心不要损坏任何附近的元器件或走线。

3. 移除控制 PCA。

a. 将控制 PCA 向后移动，同时将其从金属屏蔽板上抬起。这将帮助弹出按钮清理其在围绕数据卡插槽的黑色塑料护罩上的孔位。

注意：如果黑色塑料屏蔽器已损坏，请将其取下；否则请将其留在金属屏蔽板上。如果您正在更换控制 PCA，新的 PCA 配有新的塑料屏蔽器。

b. 在将PCA送修时，请保留锂备份电池。这将有助于保留信息，以便工厂进行故障排除。

图4-21 控制PCA螺钉

更换

1. 将控制 PCA 放置到位。

将控制 PCA 上的孔与屏蔽板上的螺纹柱对齐。将 PCA 直接放下到位。

注意：不要将PCA在屏蔽板表面上拖动以对齐它。

2.更换螺丝。

提示：在拧紧任何一颗螺钉之前，先将所有螺钉都旋入孔中，这样可以更容易地安装螺钉。

3. 连接控制 PCA。

a.连接音箱线。

b.连接打印机线。

c.连接来自参数 PCA 的排线。
d.连接来自按键扫描 PCA 的排线。

4. 如有必要，更换塑料护板。

如果之前的黑色塑料保护层已损坏，请现在用新控制板附带的保护层进行更换。移除旧保护层的剩余部分，撕掉新保护层的背纸，然后用力按压以将保护层固定到位。

维修后

修复完成后，执行以下步骤。

1. 重新组装机箱。

参见第 4-123 页的“关闭机箱”。

2. 恢复系统配置。

使用语言支持工具将控制 PCA 设置为正确的语言，恢复单元的序列号，并选择是否安装硬件。参阅第 2-12页的“语言支持工具”。

3. 恢复客户的配置。

进入配置模式，从数据卡重新加载客户的配置，或者重新配置设备。参阅*配置模式第2-10页。

4. 测试性能。

按照*性能验证和安全测试*中描述的内容，从第2-1页开始进行性能验证测试。
