伟伦VSM6000监护仪拆卸后壳图解

维修监护仪不知从何下手？别慌！今天手把手教你拆解伟伦VSM6000监护仪后壳！超详细图解 + 步骤说明，一看就懂，轻松解决设备维护难题，快跟着攻略动起来吧！

伟伦VSM6000监护仪后壳可不简单！后壳上设有电源接口，接上电源线，就能给监护仪稳定供电，确保设备持续运行，不会因断电影响对患者生命体征的监测 。它还配备数据输出接口，方便将收集到的心电、血氧等关键数据，快速传输到其他设备，方便医护人员后续分析存储 。而且后壳安置了散热装置，要知道监护仪长时间工作会发热，有了这散热装置，能及时把热量散发出去，防止设备因过热出现故障，保证数据采集与监测稳定准确，全力守护医疗监测工作的顺利开展 。

以下是伟伦VSM6000监护仪拆卸后壳图解：

在开始之前，请先拆卸电池。

1.将监护仪正面朝下放在防静电垫上。

2.松开螺钉以打开通信盖。

3.打开通信盖以访问后部外壳螺钉。

4.拆下四个后壳螺钉。

5.将监护仪竖立，显示屏朝向远离你的方向。

6.将后壳顶部从监护仪上拉出，以访问后壳电缆连接。

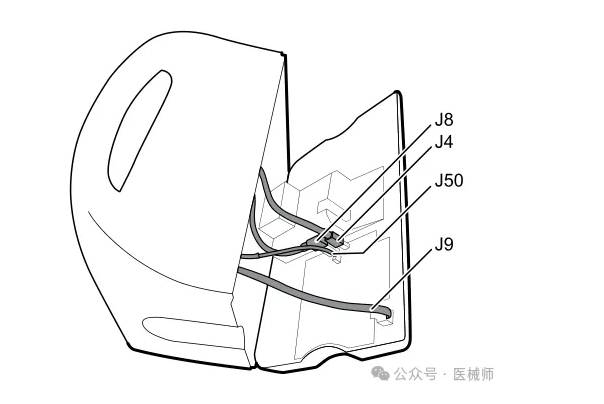

7.在支撑后壳时，断开以下部件与通信模块的连接:

a.来自J9的以太网电缆。

b.来自J4的小型USB连接器。

c.来自J8的大型USB连接器。

d.来自J50的通信电源线。

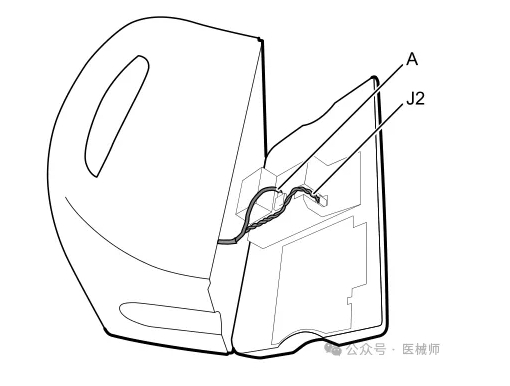

8.继续支撑后壳，在电源供应器盖子上执行以下操作:

a.从电源盖侧面的线缆导轨中释放电源和风扇电缆。

b.断开J2处电源板的电源线。

c.断开风扇电缆(A)与主线束的连接。

d.将后壳与显示屏分离。

以上是伟伦VSM6000监护仪拆卸后壳图解，若想要《伟伦WelchAllyn-VSM6000-Series-维修手册.pdf》，可以扫以下二维码进行添加。
